Pressostati Condor MDR 5

Versione trifase Capacità di commutazione 5,5kW disponibile con relè di sovracorrente pressione massima di interruzione 11 bar 3 poli (normalmente chiuso) secondo la norma EN 60947 Grado di protezione IP 54 Materiale della flangia=alluminio pressofuso All'epoca del suo sviluppo e della sua produzione, il pressostato Condor è stato costruito in conformità alle norme tecnologiche vigenti e riconosciute ed è considerato sicuro da utilizzare. Tuttavia, il pressostato può presentare dei pericoli se viene utilizzato da personale non addestrato, in modo improprio o non conforme alla sua destinazione. È necessario osservare le informazioni sulla sicurezza e le norme di legge locali. I pressostati vengono utilizzati per monitorare e controllare i processi, per commutare pompe e compressori in base alla pressione presente. Per l'MDR-5 con pulsanti è assolutamente necessario un relè di sovracorrente (non incluso nella fornitura), altrimenti il meccanismo di accensione e spegnimento non funziona! Dati tecnici (DIN EN 60947-4-1): Corrente nominale di esercizio le (Ue=400 V) 16 A Potenza nominale di esercizio (AC 3) Ue=250 V (1~) / 400 V (3~) / 500 V (3~) 2,5 kW/ 5,5 kW /4kW Frequenza nominale 50 Hz/ 60 Hz Tensione nominale di isolamento Ui 500 V corrente di cortocircuito nominale condizionata (Ue=500 V) 3 kA Grado di inquinamento 3 Classe di protezione I Vita meccanica Cicli di commutazione > 5 X105 Max. Frequenza di commutazione massima cicli di commutazione meccanici/ h 600 Durata del pezzo di commutazione (AC 3) Cicli di commutazione > 1 X105 Modalità operativa nominale (classe 120) Cicli di commutazione/ h 120 Intervallo di temperatura -da 5°c a +80°c Tipo "2" NH00 / gl 50 A Materiale dei contatti Lega d'argento

Relè di protezione del motore (relè di troppo pieno) Relè di protezione del motore carico massimo 9,00 - 14,00 ADati tecnici:DescrizioneRelè di protezione motore (relè di troppo pieno) 9.00 - 14.0 ATroverai questo articolo nel nostro catalogo per l'aria compressa e la pneumatica a pagina 341. I prezzi indicati nel catalogo sono destinati ai clienti commerciali e sono prezzi netti (più IVA). Troverai questo prodotto nel catalogo a pagina 341 (vedi Download).

Versione trifaseCapacità di commutazione 5,5kWdisponibile con relè di sovracorrentepressione massima di interruzione 45 bar3 poli (normalmente chiuso)secondo la norma EN 60947Classe di protezione IP 54Materiale della flangia=alluminio pressofusoDati tecnici:Tensione nominale di isolamento500 VCapacità di commutazione del motore (AC3) Ue= 240V (1~)2,5 kWCapacità di commutazione del motore (AC3) Ue= 230V (3~)4 kW Capacità di commutazione del motoreCapacità di commutazione del motore (AC3) Ue =400V (3~)4,0 kWDurata dell'interruttore (AC3) Ue= 500V (3~)5,5 kWDurata del pezzo di commutazione (AC3)> 1 x105Vita meccanica> 5 x105Max. Frequenza di commutazione elettrica120Max. Frequenza di commutazione massima meccanica600Corrente nominale di eserciziole a 400 V AC 3/ 500 V AC 312 APressione di scoppio Pz fino a 16 barfino a 45 bar> 40 bar> 60 barTemperatura media consentita aria-5...+ 80°CTemperatura media consentita dell'acqua+80 °CClasse di protezione secondo EN 60529IP 44 / IP 65Sezioni di connessione 1... a trefoli sottili 1x/2x 2,5 / 2,5 mm2Sezioni di collegamento 1... a trefoli sottili 1x/2x 4 / 4mm2

Prodotto di qualità per il funzionamento automatico dei compressori. Pressostato, compressori, o. valvola di sicurezza, corrente trifase, F4 1/2, temperatura media -5 °C a 80 °C, G 1/2, regolazione. 2,5 -16 barDati tecnici:Capacità di commutazione5,5 kWPressione massima di taglio16 barTipo di contattoContatto NC (3 poli)Campo di regolazione min.2.5 barCampo di regolazione max.16 barClasse di protezioneIP 54Frequenza di commutazionemax. 120 (elettrica), 600 (meccanica)VersioneVersione trifaseConnessione aria compressaG 1/2Temperatura media min.-5 °CTemperatura media max.80 °CConnessioneFlangia 1/2" + 1/4" * * Attacco flangia inferiore da 1/2" (filettatura interna) e 1 x G 1/4" (filettatura interna) nella parte anteriore - ad esempio per il collegamento di un manometro o di una valvola di sicurezza. Leconnessioni non utilizzate possono essere chiuse con un tappo a vite (non incluso nella consegna). Per le connessioni da 1/4" o 3/8", puoi naturalmente richiedere a noi i riduttori corrispondenti. Saremo lieti di inviarti le istruzioni per il montaggio e le istruzioni per la regolazione via e-mail. Puoi trovare questo articolo nel nostro catalogo a foglietto per l'aria compressa e la pneumatica a pagina 341. I prezzi indicati nel catalogo sono destinati ai clienti commerciali e sono prezzi netti (più IVA all'aliquota di legge).Puoi trovare questo prodotto nel catalogo a pagina 341 (vedi Download).

Pressostato Condor per compressori tipo MDR 5Versione speciale con classe di protezione IP 65 secondo EN 60947Applicazioni: ad esempio alberi di pompeDati tecnici: Campo di pressione PAus 1,5 - 5 bar Pressione massima Pressione di taglio 45 bar Connessione Flangia da 1/2" Capacità di rottura 5,5 kW Temperatura media Aria da -5 °C a +80 °C Acqua +80 °C Grado di protezione IP 65 Versione Corrente trifase Resistenza ai fluidi: Acetilene, Benzina, Butano, Diesel, Gas naturale, Petrolio, Glicole etilenico, Glicerolo, Olio combustibile, Urina, Anidride carbonica, Acido carbonico, Aria, Oli minerali, Olio vegetale, Propano, Olio di silicio, Azoto, Oli sintetici, Acqua, Acqua distillata, Idrogeno, Acqua di mare, Vapore acqueo

Relè di protezione del motore (relè di troppo pieno) 11,0 - 18,0 ADati tecnici:DescrizioneRelè di protezione motore (relè di troppo pieno) 11.0 - 18.0 ATroverai questo articolo nel nostro catalogo per l'aria compressa e la pneumatica a pagina 341. I prezzi indicati nel catalogo sono destinati ai clienti commerciali e sono prezzi netti (più IVA).Troverai questo prodotto nel catalogo a pagina 341 (vedi Download).

Pressostato Condor per compressori tipo MDR 5Versione speciale con classe di protezione IP 65 secondo EN 60947Applicazioni: ad esempio alberi di pompeDati tecnici: Campo di pressione PAus 2 - 8 bar Pressione massima Pressione di taglio 45 bar Connessione Flangia da 1/2" Capacità di rottura 5,5 kW Temperatura media Aria da -5 °C a +80 °C Acqua +80 °C Grado di protezione IP 65 Versione Corrente trifase Resistenza ai fluidi: Acetilene, Benzina, Butano, Diesel, Gas naturale, Petrolio, Glicole etilenico, Glicerolo, Olio combustibile, Urina, Anidride carbonica, Acido carbonico, Aria, Oli minerali, Olio vegetale, Propano, Olio di silicio, Azoto, Oli sintetici, Acqua, Acqua distillata, Idrogeno, Acqua di mare, Vapore acqueo

Versione trifase Capacità di commutazione 5,5 kW disponibile con relè di sovracorrente pressione massima di interruzione 45 bar 3 poli (normalmente chiuso) secondo la norma EN 60947 Grado di protezione IP 54 Materiale della flangia=alluminio pressofuso All'epoca del suo sviluppo e della sua produzione, il pressostato Condor è stato costruito in conformità alle norme tecnologiche vigenti e riconosciute ed è considerato sicuro da utilizzare. Tuttavia, il pressostato può presentare dei pericoli se viene utilizzato da personale non addestrato, in modo improprio o non conforme alla sua destinazione. È necessario osservare le informazioni sulla sicurezza e le norme di legge locali. I pressostati vengono utilizzati per monitorare e controllare i processi, per commutare pompe e compressori in base alla pressione presente. Per l'MDR-5 con pulsanti è assolutamente necessario un relè di sovracorrente (non incluso nella fornitura), altrimenti il meccanismo di accensione e spegnimento non funziona! Dati tecnici (DIN EN 60947-4-1): Corrente nominale di esercizio le (Ue=400 V) 16 A Potenza nominale di esercizio (AC 3) Ue=250 V (1~) / 400 V (3~) / 500 V (3~) 2,5 kW/ 5,5 kW /4kW Frequenza nominale 50 Hz/ 60 Hz Tensione nominale di isolamento Ui 500 V corrente nominale di cortocircuito condizionata (Ue=500 V) 3 kA Grado di inquinamento 3 Classe di protezione I Vita meccanica Cicli di commutazione > 5 X105 Max. Frequenza di commutazione massima cicli di commutazione meccanici/ h 600 Durata del pezzo di commutazione (AC 3) Cicli di commutazione > 1 X105 Modalità operativa nominale (classe 120) Cicli di commutazione/ h 120 Intervallo di temperatura -da 5°c a +80°c Tipo "2" NH00 / gl 50 A Materiale dei contatti Lega d'argento

Pressostato Condor per pompe e compressori tipo MDR 5/5 K Prodotto di qualità per il funzionamento automatico di pompe e compressori.   Versione Corrente trifase a 3 poli Valvola di sicurezza - Campo di regolazione 1,5-5 bar Protezione del motore (relè di sovraccarico) - carico massimo - Interruttore on/off sì Connessione Flangia da 1/2" Capacità di commutazione 230 V - 4 kW / 400 V - 5,5 kW Peso in g 820 Tipo di contatto Contatto NC (3 poli) Temperatura media -da 5 °C a +80 °C Grado di protezione IP 54 frequenza di commutazione massima/h 120 (elettrica) - 600 (meccanica) Unrelè termico di sovracorrente a 3 poli deve essere ordinato separatamente con questi interruttori (vedi accessori), altrimenti il meccanismo di accensione e spegnimento non funziona. Per le connessioni da 1/4" o 3/8", puoi naturalmente ottenere le riduzioni appropriate da noi. Saremo lieti di inviarti le istruzioni per l'installazione e la regolazione via e-mail.

Versione trifaseCapacità di commutazione 5,5kWdisponibile con relè di sovracorrentepressione massima di interruzione 45 bar3 poli (normalmente chiuso)secondo la norma EN 60947Classe di protezione IP 54Materiale della flangia=alluminio pressofusoDati tecnici:Tensione nominale di isolamento500 VCapacità di commutazione del motore (AC3) Ue= 240V (1~)2,5 kWCapacità di commutazione del motore (AC3) Ue= 230V (3~)4 kW Capacità di commutazione del motoreCapacità di commutazione del motore (AC3) Ue =400V (3~)4,0 kWDurata dell'interruttore (AC3) Ue= 500V (3~)5,5 kWDurata del pezzo di commutazione (AC3)> 1 x105Vita meccanica> 5 x105Max. Frequenza di commutazione elettrica120Max. Frequenza di commutazione massima meccanica600Corrente nominale di eserciziole a 400 V AC 3/ 500 V AC 312 APressione di scoppio Pz fino a 16 barfino a 45 bar> 40 bar> 60 barTemperatura media consentita aria-5...+ 80°CTemperatura media consentita dell'acqua+80 °CClasse di protezione secondo EN 60529IP 44 / IP 65Sezioni di connessione 1... a trefoli sottili 1x/2x 2,5 / 2,5 mm2Sezioni di collegamento 1... a trefoli sottili 1x/2x 4 / 4mm2

Versione trifase Capacità di commutazione 5,5kW disponibile con relè di sovracorrente pressione massima di taglio 16 bar 3 poli (normalmente chiuso) secondo la norma EN 60947 Grado di protezione IP 54 Materiale della flangia=alluminio pressofuso All'epoca del suo sviluppo e della sua produzione, il pressostato Condor è stato costruito in conformità alle norme tecnologiche vigenti e riconosciute ed è considerato sicuro da utilizzare. Tuttavia, il pressostato può presentare dei pericoli se viene utilizzato da personale non addestrato, in modo improprio o non conforme alla sua destinazione. È necessario osservare le informazioni sulla sicurezza e le norme di legge locali. I pressostati vengono utilizzati per monitorare e controllare i processi, per commutare pompe e compressori in base alla pressione presente. Per l'MDR-5 con pulsanti è assolutamente necessario un relè di sovracorrente (non incluso nella fornitura), altrimenti il meccanismo di accensione e spegnimento non funziona! Dati tecnici (DIN EN 60947-4-1): Corrente nominale di esercizio le (Ue=400 V) 16 A Potenza nominale di esercizio (AC 3) Ue=250 V (1~) / 400 V (3~) / 500 V (3~) 2,5 kW/ 5,5 kW /4kW Frequenza nominale 50 Hz/ 60 Hz Tensione nominale di isolamento Ui 500 V corrente di cortocircuito nominale condizionata (Ue=500 V) 3 kA Grado di inquinamento 3 Classe di protezione I Vita meccanica Cicli di commutazione > 5 X105 Max. Frequenza di commutazione massima cicli di commutazione meccanici/ h 600 Vita utile del pezzo di commutazione (AC 3) Cicli di commutazione > 1 X105 Modalità operativa nominale (classe 120) Cicli di commutazione/ h 120 Intervallo di temperatura -da 5°c a +80°c Tipo "2" NH00 / gl 50 A Materiale dei contatti Lega d'argento

Diaframma per MDR 5, versione 5 - 16 bar (confezione da 10)

Versione trifaseCapacità di commutazione 5,5kWdisponibile con relè di sovracorrentepressione massima di interruzione 45 bar3 poli (normalmente chiuso)secondo la norma EN 60947Classe di protezione IP 54Materiale della flangia=alluminio pressofusoDati tecnici:Tensione nominale di isolamento500 VCapacità di commutazione del motore (AC3) Ue= 240V (1~)2,5 kWCapacità di commutazione del motore (AC3) Ue= 230V (3~)4 kW Capacità di commutazione del motoreCapacità di commutazione del motore (AC3) Ue =400V (3~)4,0 kWDurata dell'interruttore (AC3) Ue= 500V (3~)5,5 kWDurata del pezzo di commutazione (AC3)> 1 x105Vita meccanica> 5 x105Max. Frequenza di commutazione elettrica120Max. Frequenza di commutazione massima meccanica600Corrente nominale di eserciziole a 400 V AC 3/ 500 V AC 312 APressione di scoppio Pz fino a 16 barfino a 45 bar> 40 bar> 60 barTemperatura media consentita aria-5...+ 80°CTemperatura media consentita dell'acqua+80 °CClasse di protezione secondo EN 60529IP 44 / IP 65Sezioni di connessione 1... a trefoli sottili 1x/2x 2,5 / 2,5 mm2Sezioni di collegamento 1... a trefoli sottili 1x/2x 4 / 4mm2

Relè termico di sovracorrente a 3 poli R 5/1,5per pressostato Condor tipo MDR 5Relè di protezione motore carico massimo 0,86 - 1,50 A

State cercando un pressostato di alta qualità per il vostro compressore o per l'impianto idrico domestico su cui poter contare? Allora il pressostato Condor MDR 5/5 con corrente trifase è proprio quello che fa per voi. Il robusto pressostato di potenza della serie MDR 5 può essere utilizzato come ricambio sia nelle pompe che nei compressori. Con i suoi diversi regolatori e pressostati, il produttore di qualità Condor è da tempo il numero uno in Germania e in Europa ed è sinonimo di tecnologia della pressione ai massimi livelli. Per mantenere questo livello, non si risparmia sui materiali: il raccordo di pressione del Condor MDR 5/5, ad esempio, è realizzato in alluminio pressofuso solido e di alta qualità.Guarda voi stessi! I vantaggi del Condor MDR 5/5 in sintesi: prodotto di alta qualità Condor "Made in Germany efficiente pressostato elettromeccanico di potenza flangia in alluminio pressofuso extra solido il pressostato è dotato di una membrana in NBR, molto resistente utilizzo flessibile per aria compressa o acqua ideale per impianti idrici domestici, pompe d'acqua o piccoli compressori regolabile individualmente (nel range definito) Dati tecnici: Versione Corrente trifase 3 poli Valvola di sicurezza - Campo di regolazione 1,5-5 bar (preimpostazione della pressione1,5 bar on - 3,0 bar off / Individualeregolabile da 1,5 bar a 5,0 bar) Protezione del motore (relè di sovraccarico) - Carico massimo - Interruttore on/off no Connessione Flangia da 1/2" Capacità di commutazione 230 V - 4 kW / 400 V - 5,5 kW Peso in g 820 Tipo di contatto contatto NC (3 poli) Temperatura media -da 5 °C a +80 °C Grado di protezione IP 54 Frequenza di commutazione massima/h 120 (elettrica) - 600 (meccanica) Il pressostato Condor MDR 5/5 - Potete fare affidamento su questo pressostato per acqua! L'MDR 5/5 è un pressostato di alta qualità per il funzionamento automatico di pompe e compressori con corrente trifase. Il pressostato ha una capacità di commutazione di 5,5 kW ed è classificato nella classe di protezione IP 54. La flangia è realizzata in robusto alluminio pressofuso con filettatura interna diritta da 1/2 pollice e pesa ben 820 g grazie all'elevato utilizzo di materiale. Il pressostato viene fornito già preimpostato con una pressione di accensione di 1,5 bar e una pressione di spegnimento di 3,0 bar. Naturalmente, potete regolare i valori individualmente - le istruzioni dettagliate sono incluse. Il Condor MDR 5/5 è l'interruttore standard ideale se cercate un pressostato di ricambio per il vostro impianto idrico domestico o per la vostra pompa dell'acqua. I tradizionali pressostati per pompe, spesso installati in dispositivi semplici, raggiungono rapidamente i loro limiti e possono guastarsi. Al più tardi è il momento di dotarsi di un pressostato affidabile, come il Condor MDR 5/5. Note importanti sull'MDR 5/5: Vi consigliamo di sostituire sempre il vostro pressostato Condor con l'aiuto di un elettricista qualificato. I due gommini Condor WN M20 (passacavi elettrici) per avvitare il pressostato MDR 5 sono disponibili separatamente e non sono inclusi nella fornitura. Per le connessioni da 1/4" o 3/8", potete naturalmente procurarvi i corrispondenti riduttori. I pressacavi sono stati modificati in filettature metriche dal produttore. Saremo lieti di inviarvi le istruzioni di montaggio e di impostazione via e-mail.

Pressostato Condor per compressori tipo MDR 5/8 K Prodotto di qualità per il funzionamento automatico dei compressori con interruttore on/off.   Versione Corrente trifase Valvola di sicurezza - Campo di regolazione 2 - 8 bar Protezione del motore (relè di sovraccarico) ATTENZIONE* carico massimo in base al relè di protezione del motore selezionato Interruttore on/off sì Connessione Flangia da 1/2" Capacità di commutazione 5,5 kW pressione massima di spegnimento 16 bar Tipo di contatto Contatto NC (3 poli) Temperatura media -da 5 °C a +80 °C Grado di protezione IP 54 frequenza di commutazione massima/h 120 (elettrica) - 600 (meccanica) * ATTENZIONE Per questo interruttore è necessario ordinare anche un relè termico di sovracorrente a 3 poli (lo trovi alla voce "Accessori"). In caso contrario, il meccanismo di accensione e spegnimento non funziona. Per le connessioni da 1/4" o 3/8", puoi ovviamente richiedere a noi i riduttori corrispondenti. Saremo lieti di inviarti le istruzioni per l'installazione e la regolazione via e-mail.

Caratteristiche: Versione trifase Capacità di commutazione 5,5 kW disponibile con relè di sovracorrente pressione massima di interruzione 8 bar 3 poli (contatto NC) secondo la norma EN 60947 Grado di protezione IP 54 Materiale della flangia=alluminio pressofuso Dati tecnici: Codice del tipo MDR-5 EOA BAAA 070A080 XXX XXX Pulsante di accensione/spegnimento - Intervallo di pressione 2 - 8 bar Flangia G 1/2 + G 1/4 in alluminio

Relè di protezione del motore (relè di troppo pieno) 1,50 - 2,45 ADati tecnici:DescrizioneRelè di protezione motore (relè di troppo pieno) 1.50 - 2.45 ATroverai questo articolo nel nostro catalogo per l'aria compressa e la pneumatica a pagina 341. I prezzi indicati nel catalogo sono destinati ai clienti commerciali e sono prezzi netti (più IVA).Troverai questo prodotto nel catalogo a pagina 341 (vedi Download).

Relè termico di sovracorrente a 3 poli R 5/10.3per pressostato Condor tipo MDR 5Relè di protezione motore carico massimo 6.10 - 10.30 A Ulteriori informazioni: Scheda tecnica P 3-96.pdf Nel nostro catalogo a schede troverai oltre 18.000 articoli per l'aria compressa e la pneumatica. I prezzi indicati nel catalogo sono destinati ai clienti commerciali e sono prezzi netti (più IVA).

Versione trifase Capacità di commutazione 5,5kW disponibile con relè di sovracorrente pressione massima di interruzione 45 bar 3 poli (normalmente chiuso) secondo la norma EN 60947 Classe di protezione IP 54 Materiale della flangia=alluminio pressofuso Un relè di sovracorrente è obbligatorio per l'MDR-5 con pulsanti (non incluso nella fornitura), altrimenti il meccanismo on/off non funzionerà! Dati tecnici: Tensione nominale di isolamento 500 V Capacità di commutazione del motore (AC3) Ue= 240V (1~) 2,5 kW Capacità di commutazione del motore (AC3) Ue= 230V (3~) 4 kW Capacità di commutazione del motore Capacità di commutazione del motore (AC3) Ue =400V (3~) 4,0 kW Durata dell'interruttore (AC3) Ue= 500V (3~) 5,5 kW Durata del pezzo di commutazione (AC3) > 1 x105 Vita meccanica > 5 x105 Max. Frequenza di commutazione elettrica 120 Max. Frequenza di commutazione massima meccanica 600 Corrente nominale di eserciziole a 400 V AC 3/ 500 V AC 3 12 A Pressione di scoppio Pz fino a 16 bar fino a 45 bar > 40 bar > 60 bar Temperatura media consentita aria -5...+ 80°C Temperatura media consentita dell'acqua +80 °C Classe di protezione secondo EN 60529 IP 44 / IP 65 Sezioni di connessione 1... a trefoli sottili 1x/2x 2,5 / 2,5 mm2 Sezioni di collegamento 1... a trefoli sottili 1x/2x 4 / 4mm2

Valvola di sfioro Condor EV 5 per pressostato MDR 5con fissaggio a vite per linea di sfioro in plastica o rame da 6 mm, connessione a vite per apertura di scarico. Ulteriori dettagli: Scheda tecnica P 3-96.pdf Nel nostro catalogo di opuscoli troverai oltre 18.000 articoli per l'aria compressa e la pneumatica. I prezzi indicati nel catalogo si riferiscono a clienti commerciali e sono prezzi netti (più IVA).

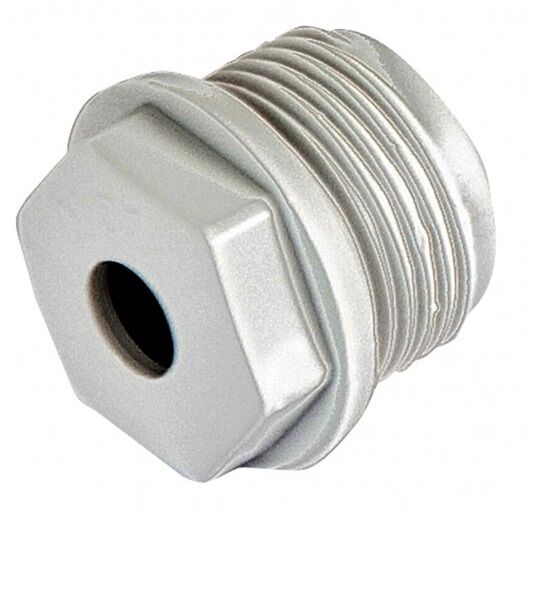

Nipplo a strangolo per pressostato Condor serie MDR 5

Pressostato Condor per compressori tipo MDR 5Versione speciale con classe di protezione IP 65 secondo EN 60947Applicazioni: ad esempio alberi di pompeDati tecnici: Campo di pressione PAus 2 - 11 bar Pressione massima Pressione di taglio 45 bar Connessione Flangia da 1/2" Capacità di rottura 5,5 kW Temperatura media Aria da -5 °C a +80 °C Acqua +80 °C Grado di protezione IP 65 Versione Corrente trifase Resistenza ai fluidi: Acetilene, Benzina, Butano, Diesel, Gas naturale, Petrolio, Glicole etilenico, Glicerolo, Olio combustibile, Urina, Anidride carbonica, Acido carbonico, Aria, Oli minerali, Olio vegetale, Propano, Olio di silicio, Azoto, Oli sintetici, Acqua, Acqua distillata, Idrogeno, Acqua di mare, Vapore acqueo

Relè termico di sovracorrente a 3 poli R 5/4.2per pressostato Condor tipo MDR 5Relè di protezione motore carico massimo 2,40 - 4,20 A Ulteriori informazioni: Scheda tecnica P 3-96.pdf Nel nostro catalogo a schede troverai oltre 18.000 articoli per l'aria compressa e la pneumatica. I prezzi indicati nel catalogo sono destinati ai clienti commerciali e sono prezzi netti (più IVA).
