Giunto di espansione, DN100-PN16 (DIN/EN), NBR
Informazioni sul prodotto "Giunto di espansione, DN100-PN16 (DIN/EN), NBR"
Design:
Soffietto in gomma piatto ondulato, stampato a compressione, con buona elasticità, con supporto di pressione in fibra sintetica e collare flangiato in gomma rinforzata con filo metallico (autosigillante), flange in acciaio ruotabili su entrambi i lati
Materiali:
Soffietti: EPDM (resistente all'acqua calda, agli acidi e agli alcali), flange: RSt 37.2 elettrogalvanizzato
Intervallo di temperatura*:
max. +90°C (a seconda della pressione di esercizio)
Pressione di esercizio*:
16 bar (fino a +50°C), 10 bar (fino a +80°C), 6 bar (fino a +90°C), Pressione di scoppio: 48 bar (per carichi intermittenti, la pressione massima di esercizio è inferiore del 30%)
Opzionale:
Soffietti in NBR, resistenti all'olio -B, soffietti in butile (CIIR), per l'uso con acqua potabile secondo la raccomandazione KTW -LE
*Quando si installano i giunti di espansione, è fondamentale rispettare le note riportate nelle istruzioni di installazione!
Altre proprietà:
| Connessione a flangia | DN100-PN16 (DIN/EN) |
| Design a soffietto | NBR |
| DN (mm) | 100 |
| PN (bar) | 16 |

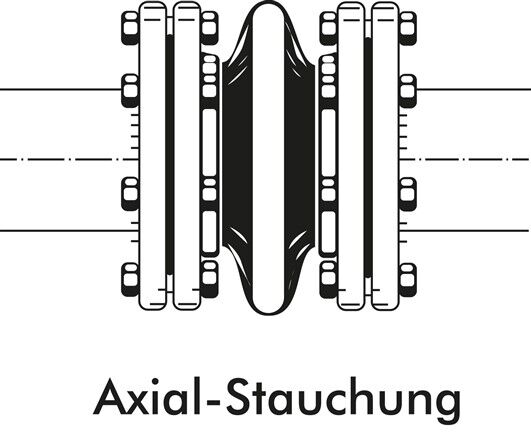

| Compressione assiale (mm) | 40 |
| Stiramento assiale (mm) | 10 |
| Spostamento laterale (mm) | 15 |
| Deviazione angolare (°) | 11 |
| L (mm) | 150 |
| B (mm) | 20 |
| D (mm) | 220 |
| Di (mm) | 109 ? 3 |
| Peso | 8 kg / pc. |
