Disponibile da magazzino
Accessori Schneider filtro ultrafine - elemento filtrante per FG 297
Descrizione:
dimensione massima delle particelle 1 µm
concentrazione di aerosol di olio 0,3 mg/m³
Classe di purezza dell'aria in uscita (particelle/olio) 3/3
Dati tecnici:
Flusso volumetrico
297
(m³/h)/bar
Flusso volumetrico
4950
l/min
Classe di purezza dell'aria secondo ISO 8573-1:2010
3 / - / 3
Disponibile da magazzino
Filtro fine Schneider FF-DFP 15 DGKD640712
Contenuto di olio residuo classe 1: <0,01 mg/m³
Per la separazione di aerosol finissimi di olio e acqua e di contaminanti solidi con particelle fino a 0,01 µm
Elemento filtrante FP e scarico automatico della condensa con valvola a galleggiante come dotazione standard
Qualità dell'aria compressa solo in combinazione con un prefiltro e un essiccatore di aria compressa
Dimensione delle particelle classe 1: <0,01 µm
Densità delle particelle classe 1: <0,1 mg/m³
Dati tecnici
Portata
1900 l/min
Connessione aria
R 1/2 "i
Peso
1,2 kg
Dimensioni
295x105 mm
Disponibile da magazzino
Filtro fine Schneider FF-DFP 6 DGKD640710
Per la separazione di aerosol di olio e acqua e contaminanti solidi con particelle fino a 0,01 µm
Con elemento filtrante FP e scarico automatico della condensa con valvola a galleggiante di serie
Qualità dell'aria compressa solo in combinazione con un prefiltro e un essiccatore di aria compressa
Dimensione delle particelle classe 1: <0,01 µm
Densità delle particelle classe 1: <0,1 mg/m³
Contenuto di olio residuo classe 1: <0,01 mg/m³
Dati tecnici
Portata
700 l/min
Attacco aria
R 3/8 "i
Peso
0,6 kg
Dimensioni
200x70 mm
Disponibile da magazzino
Filtro a carbone attivo AF 1/2 DGKD640760
Filtro a carboni attivi per un trattamento ottimale dell'aria compressa, in particolare per i lavori di verniciatura
Per separare vapori di olio, odori e sapori
Contenuto di olio residuo 0,005 mg/m³
Intervallo di temperatura consentito: da +5°C a +40°C
Pressione di esercizio: da 1,5 a 12 bar
Per l'installazione successiva dell'unità filtro a 2 pieghe
Unità filtrante a scelta con 2 o 3 elementi per la preparazione dell'aria compressa
Il design modulare consente una rapida estensione o sostituzione dei singoli filtri
Robusto alloggiamento in metallo
Dati tecnici
Descrizione
Ingresso aria
G 1/2"
Dimensioni (LxPxH)
70x63x245 mm
Peso
1,0 kg
Disponibile da magazzino
15
%
Lubrificatore a nebbia Schneider N 3/8 W DGKD323001
Alimentazione uniforme dell'olio grazie alla regolazione fine
Possibilità di regolazione proporzionale dell'alimentazione dell'olio in base alla portata d'aria, per una lubrificazione ottimale anche a bassa pressione e a bassa portata d'aria
Come stadio di trattamento dopo il filtro riduttore di pressione
Può essere integrato ovunque grazie alle dimensioni compatte
Materiale di connessione incluso
Dati tecnici
Filettatura di connessione
G 3/8 "i
Dimensione A
60 mm
Dimensione B
195 mm
Dimensione D
60 mm
Dimensione E
46 mm
Volume del serbatoio dell'olio
150 cm³
Dimensione C
60 mm
1 x disponibile da magazzino
15
%
Unità filtro Schneider 2 pieghe WE 2 pieghe 3/8 W DGKD326026
Composto da filtro riduttore di pressione e lubrificatore a nebulizzazione
Completamente assemblato
Campo di controllo 0-12 bar
Drenaggio semiautomatico
Con manometro ed elemento filtrante da 20 µm come standard
Per il montaggio su macchine o pareti
I dati tecnici corrispondono a quelli delle singole unità
Unità di manutenzione
Dati tecnici
Filetto di connessione
G 3/8 "i
Disponibile da magazzino
Prefiltro Schneider VF-DVP 30 DGKD640703
Per la separazione della condensa e delle impurità solide con particelle fino a 15 µm se utilizzato a monte di un essiccatore di aria compressa. Qualità dell'aria compressa secondo la norma ISO 8573.1
Con elemento filtrante VP e scarico automatico della condensa con valvola a galleggiante di serie
Utilizzo a monte di un essiccatore d'aria compressa
Dimensione delle particelle classe 4: <15 µm
Densità delle particelle classe 3: <5 mg/m³
Contenuto di olio residuo classe 4: <5 mg/m³
Dati tecnici
Portata
3000 l/min
Attacco aria
R 3/4 "i
Peso
2 kg
Dimensioni
300x125 mm
Richiesta tempi di consegna
20
%
Separatore olio-acqua Schneider OWS-ÖWAMAT 14 DGKH601004
Separatore olio-acqua Öwamat
Dati tecnici
per la capacità di aspirazione
14600/10100 l/min
Peso
16,0 kg
Dimensioni (LxPxA)
410x461x892 mm
Disponibile da magazzino
Filtro a carbone attivo AF-DAP 6 DGKD640720
Con elemento filtrante AP di serie
Per la separazione di vapori di olio, odori e aromi
Qualità dell'aria compressa e utilizzo solo in combinazione con un filtro ultra-fine a monte
Contenuto di olio residuo classe 1: 0,008 mg/m³
Dati tecnici
Portata
700 l/min
Attacco aria
R 3/8 "i
Peso
0,6 kg
Dimensioni
200x70 mm
Disponibile da magazzino
Filtro a carbone attivo AF-DAP 15 DGKD640722
Con elemento filtrante AP di serie
Per la separazione di vapori di olio, odori e aromi
Qualità dell'aria compressa e utilizzo solo in combinazione con un filtro ultra-fine a monte
Contenuto di olio residuo classe 1: 0,008 mg/m³
Dati tecnici
Portata
1900 l/min
Attacco aria
R 1/2 "i
Peso
1,2 kg
Dimensioni
295x105 mm
Richiesta tempi di consegna
Filtro a carbone attivo AF-DAP 45 DGKD640724
Con elemento filtrante AP di serie
Per la separazione di vapori di olio, odori e aromi
Qualità dell'aria compressa e utilizzo solo in combinazione con un filtro ultra-fine a monte
Contenuto di olio residuo classe 1: 0,008 mg/m³
Dati tecnici
Portata
5200 l/min
Connessione aria
R 1 "i
Peso
2,4 kg
Dimensioni
420x125 mm
Disponibile da magazzino
25
%
Nipplo doppio DNL-MS-R1a x R1a DGKE030057
In ottone
Staccabile
Guarnizione conica
Dati tecnici
Contenuto
1
Attacco aria
R 1" (staccabile)
Richiesta tempi di consegna
25
%
Nipplo doppio DNL-MS-R3/8a x R3/8a DGKE030054
In ottone
Staccabile
Guarnizione conica
Dati tecnici
Contenuto
1
Richiesta tempi di consegna
25
%
Essiccatore a refrigerazione Schneider DK 6500 SMART 4102002610
Qualità dell'aria ottimale. Gli essiccatori a refrigerazione per aria compressa SMART garantiscono una preparazione ideale dell'aria compressa. Questo garantisce risultati di lavoro ottimali e riduce al minimo i costi di rilavorazione. Inoltre, prolungano la durata degli strumenti e delle macchine ad aria compressa e riducono la manutenzione del sistema di aria compressa.
Ampia gamma di prodotti. La gamma, che si adatta esattamente alle classi di kW, offre l'essiccatore a refrigerazione ottimale per tutti i sistemi ad aria compressa. Che si tratti di piccoli impianti da 350 l/min o di grandi impianti fino a 10.000 l/min, Schneider airsystems offre l'essiccatore ideale - e tutto questo con un'unica interfaccia di controllo! Intuitiva e semplice!
Affidabilità operativa. Risultati di lavoro ottimali e duraturi grazie all'aria compressa raffreddata in modo affidabile fino a un punto di rugiada in pressione di 3°C. Ciò si traduce in un funzionamento continuo stabile al punto di rugiada. In questo modo, la qualità delle applicazioni operative con l'aria compressa è garantita in modo costante.
Vantaggi DK 2350 SMART - DK 10000 SMART
Nuovo compressore refrigerante - Compressore rotativo altamente efficiente (da DK 3600 SMART)
Refrigerante R410A - Eccellenti valori di trasferimento del calore (da DK 3600 SMART)
Funzionamento semplice - grazie al controllo intuitivo
Installazione salvaspazio grazie alle dimensioni ridotte
Protezione ideale della linea DL contro la corrosione - grazie al riscaldamento dell'aria compressa essiccata
Migliore affidabilità operativa degli impianti di produzione - grazie al funzionamento continuo e stabile del punto di rugiada
Scambiatore di calore - alta efficienza grazie allo scambiatore di calore in alluminio comprensivo di separatore
Descrizione del prodotto:
Controllo semplice - un unico controllo per tutti gli essiccatori a refrigerazione Schneider
Essiccatore ad aria compressa per la refrigerazione con punto di rugiada a 3°C per compiti impegnativi in funzionamento continuo
Scarico della condensa di alta qualità con controllo elettronico del livello come standard
Massima affidabilità operativa degli impianti di produzione grazie al funzionamento continuo con punto di rugiada stabile
Installazione salvaspazio grazie alle dimensioni compatte (non è previsto il montaggio a parete)
Dati tecnici:
Portata in volume alla pressione del punto di rugiada +3°C a 7 bar
6500 l/min
Perdita di pressione
0,20 bar
Peso
82 kg
Dimensioni (LxPxA)
580x587x899 mm
Uscita aria
G 1 1/2 "i
Potenza assorbita
0,97 kW
Dati di progettazione per essiccatori e filtri per aria compressa
I dati sulle prestazioni degli essiccatori a refrigerazione per aria compressa si riferiscono a una pressione di esercizio di 7 bar, a una temperatura di ingresso dell'aria di 35 °C e a una temperatura ambiente di 25 °C. Per altre pressioni o temperature, prendi i fattori (f) in base ai tuoi valori dalle tabelle seguenti.
Per altre pressioni di esercizio p1 moltiplica il flusso volumetrico per il fattore(f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Per altre temperature di ingresso in pressione t1, moltiplica il flusso volumetrico per il fattore(f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Per altre temperature del fluido di raffreddamento tc, moltiplica la portata per il fattore(f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Per altri punti di rugiada in pressione tdp moltiplica il flusso volumetrico con il fattore(f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Fattori di correzione per i filtri dell'aria compressa
Per altre pressioni di esercizio(p1) moltiplicare il flusso volumetrico del filtro per il fattore f:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Fattori di conversione pressione di esercizio/temperatura di ingresso per essiccatori ad adsorbimento
Pressione di esercizio
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Richiesta tempi di consegna
25
%
Essiccatore a refrigerazione Schneider DK 5200 SMART 4102002609
Qualità dell'aria ottimale. Gli essiccatori a refrigerazione per aria compressa SMART garantiscono una preparazione ideale dell'aria compressa. Questo garantisce risultati di lavoro ottimali e riduce al minimo i costi di rilavorazione. Inoltre, prolungano la durata degli strumenti e delle macchine ad aria compressa e riducono la manutenzione del sistema di aria compressa.
Ampia gamma di prodotti. La gamma, che si adatta esattamente alle classi di kW, offre l'essiccatore a refrigerazione ottimale per tutti i sistemi ad aria compressa. Che si tratti di piccoli impianti da 350 l/min o di grandi impianti fino a 10.000 l/min, Schneider airsystems offre l'essiccatore ideale - e tutto questo con un'unica interfaccia di controllo! Intuitiva e semplice!
Affidabilità operativa. Risultati di lavoro ottimali e duraturi grazie all'aria compressa raffreddata in modo affidabile fino a un punto di rugiada in pressione di 3°C. Ciò si traduce in un funzionamento continuo stabile al punto di rugiada. In questo modo, la qualità delle applicazioni operative con l'aria compressa è garantita in modo costante.
Vantaggi DK 2350 SMART - DK 10000 SMART
Nuovo compressore refrigerante - Compressore rotativo altamente efficiente (da DK 3600 SMART)
Refrigerante R410A - Eccellenti valori di trasferimento del calore (da DK 3600 SMART)
Funzionamento semplice - grazie al controllo intuitivo
Installazione salvaspazio grazie alle dimensioni ridotte
Protezione ideale della linea DL contro la corrosione - grazie al riscaldamento dell'aria compressa essiccata
Migliore affidabilità operativa degli impianti di produzione - grazie al funzionamento continuo e stabile del punto di rugiada
Scambiatore di calore - alta efficienza grazie allo scambiatore di calore in alluminio comprensivo di separatore
Descrizione del prodotto:
Controllo semplice - un unico controllo per tutti gli essiccatori a refrigerazione Schneider
Essiccatore ad aria compressa per la refrigerazione con punto di rugiada a 3°C per compiti impegnativi in funzionamento continuo
Scarico della condensa di alta qualità con controllo elettronico del livello come standard
Massima affidabilità operativa degli impianti di produzione grazie al funzionamento continuo con punto di rugiada stabile
Installazione salvaspazio grazie alle dimensioni compatte (non è previsto il montaggio a parete)
Dati tecnici:
Portata in volume alla pressione del punto di rugiada +3°C a 7 bar
5200 l/min
Perdita di pressione
0,25 bar
Peso
60 kg
Dimensioni (LxPxH)
460x557x789 mm
Uscita aria
G 1 1/2 "a
Potenza assorbita
0,91 kW
Dati di progettazione per essiccatori e filtri per aria compressa
I dati sulle prestazioni degli essiccatori a refrigerazione per aria compressa si riferiscono a una pressione di esercizio di 7 bar, a una temperatura di ingresso dell'aria di 35 °C e a una temperatura ambiente di 25 °C. Per altre pressioni o temperature, prendi i fattori (f) in base ai tuoi valori dalle tabelle seguenti.
Per altre pressioni di esercizio p1 moltiplica il flusso volumetrico per il fattore(f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Per altre temperature di ingresso in pressione t1, moltiplica la portata per il fattore(f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Per altre temperature del fluido di raffreddamento tc, moltiplica la portata per il fattore(f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Per altri punti di rugiada in pressione tdp moltiplica il flusso volumetrico con il fattore(f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Fattori di correzione per i filtri dell'aria compressa
Per altre pressioni di esercizio(p1) moltiplicare il flusso volumetrico del filtro per il fattore f:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Fattori di conversione pressione di esercizio/temperatura di ingresso per essiccatori ad adsorbimento
Pressione di esercizio
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Richiesta tempi di consegna

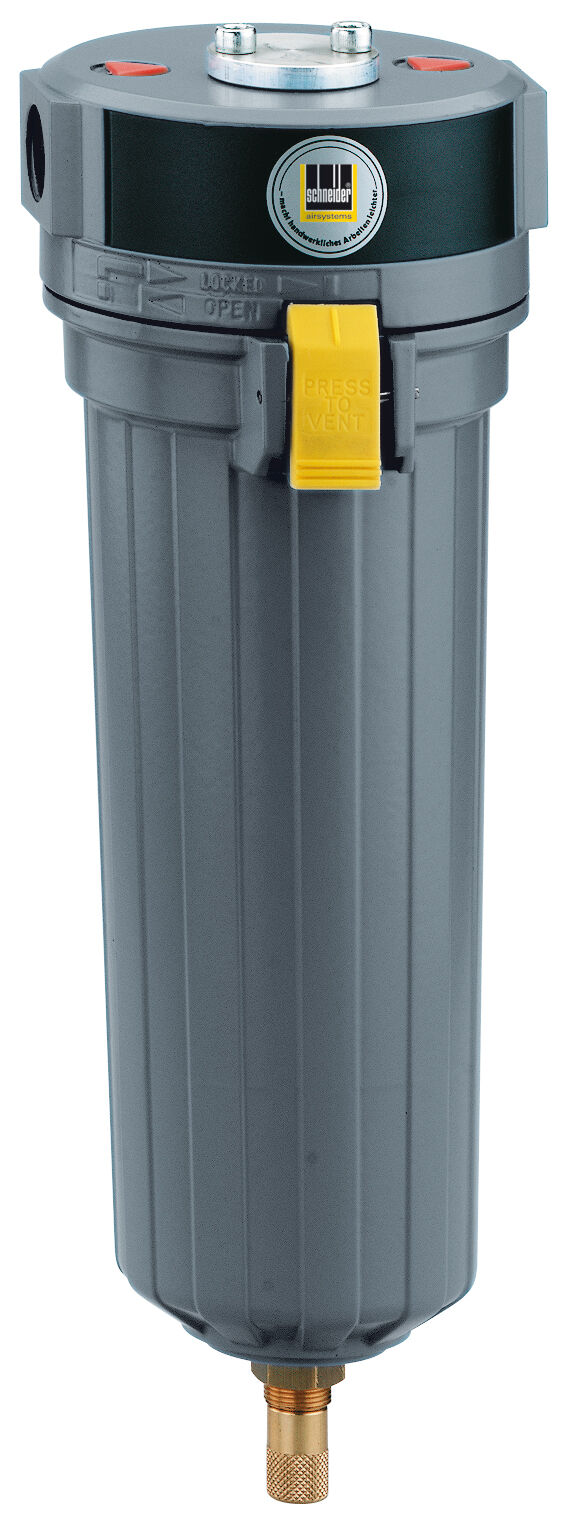

Filtro fine Schneider FF-DFP 160 DGKD640717
Per la separazione di aerosol di olio e acqua e contaminanti solidi con particelle fino a 0,01 µm
Con elemento filtrante FP e scarico automatico della condensa con valvola a galleggiante di serie
Qualità dell'aria compressa solo in combinazione con un prefiltro e un essiccatore di aria compressa
Dimensione delle particelle classe 1: <0,01 µm
Densità delle particelle classe 1: <0,1 mg/m³
Contenuto di olio residuo classe 1: <0,01 mg/m³
Dati tecnici
Portata
16000 l/min
Dimensioni
695x170 mm
Peso
8,1 kg
Attacco aria
R 2 "i
Disponibile da magazzino
20
%
Filtro ultrafine Schneider FG 144
Descrizione:
dimensione massima delle particelle 1 μm
concentrazione di aerosol di olio 0,3 mg/m³
Classe di purezza dell'aria in uscita (particelle/olio) 3/3
Dati tecnici:
Flusso volumetrico
144
m³/h
Flusso volumetrico
2400
l/min
Attacco aria
G3/4
Dimensioni
A) 127
mm
B) 32
mm
C) 285
mm
D) 80
mm
Peso
1,7
kg
Dotazione standard
con scarico automatico con adattatore
Classe di purezza dell'aria secondo
ISO 8573-1:2010
3 / - / 3
Richiesta tempi di consegna
20
%
Filtro ultrafine Schneider FG 297
Descrizione:
dimensione massima delle particelle 1 μm
concentrazione di aerosol di olio 0,3 mg/m³
Classe di purezza dell'aria in uscita (particelle/olio) 3/3
Dati tecnici:
Flusso volumetrico
297
m³/h
Flusso volumetrico
4950
l/min
Attacco aria
G1
Dimensioni
A) 127
mm
B) 32
mm
C) 371
mm
D) 80
mm
Peso
2
kg
Dotazione standard
con scarico automatico con adattatore
Classe di purezza dell'aria secondo
ISO 8573-1:2010
3 / - / 3
Disponibile da magazzino
20
%
Prefiltro Schneider FP 212
Descrizione:
dimensione massima delle particelle 5 μm
concentrazione di aerosol di olio 1 mg/m³
Classe di purezza dell'aria in uscita (particelle/olio) 4/3
Dati tecnici:
Flusso volumetrico
212
m³/h
Flusso volumetrico
3534
l/min
Attacco aria
G3/4
Dimensioni
A) 127
mm
B) 32
mm
C) 371
mm
D) 80
mm
Peso
2
kg
Dotazione standard
con scarico automatico senza adattatore
Classe di purezza dell'aria secondo
ISO 8573-1:2010
4 / - / 3
Richiesta tempi di consegna
20
%
Prefiltro Schneider FP 1189
Descrizione:
dimensione massima delle particelle 5 μm
concentrazione di aerosol di olio 1 mg/m³
Classe di purezza dell'aria in uscita (particelle/olio) 4/3
Dati tecnici:
Flusso volumetrico
1189
m³/h
Flusso volumetrico
19818
l/min
Attacco aria
G2
Dimensioni
A) 170
mm
B) 53
mm
C) 708
mm
D) 100
mm
Peso
5,5
kg
Dotazione standard
con scarico automatico senza adattatore
Classe di purezza dell'aria secondo
ISO 8573-1:2010
4 / - / 3
Richiesta tempi di consegna
20
%
Filtro ultrafine Schneider FG 765
Descrizione:
dimensione massima delle particelle 1 μm
concentrazione di aerosol di olio 0,3 mg/m³
Classe di purezza dell'aria in uscita (particelle/olio) 3/3
Dati tecnici:
Flusso volumetrico
765
m³/h
Flusso volumetrico
12750
l/min
Attacco aria
G2
Dimensioni
A) 170
mm
B) 53
mm
C) 508
mm
D) 100
mm
Peso
4,9
kg
Dotazione standard
con scarico automatico con adattatore
Classe di purezza dell'aria secondo
ISO 8573-1:2010
3 / - / 3
Richiesta tempi di consegna
20
%
Prefiltro Schneider FP 765
Descrizione:
dimensione massima delle particelle 5 μm
concentrazione di aerosol di olio 1 mg/m³
Classe di purezza dell'aria in uscita (particelle/olio) 4/3
Dati tecnici:
Flusso volumetrico
765
m³/h
Flusso volumetrico
12750
l/min
Attacco aria
G2
Dimensioni
A) 170
mm
B) 53
mm
C) 508
mm
D) 100
mm
Peso
4,9
kg
Dotazione standard
con scarico automatico senza adattatore
Classe di purezza dell'aria secondo
ISO 8573-1:2010
4 / - / 3
Disponibile da magazzino
20
%
Filtro ultrafine Schneider FG 212
Descrizione:
dimensione massima delle particelle 1 µm
concentrazione di aerosol di olio 0,3 mg/m³
Classe di purezza dell'aria in uscita (particelle/olio) 3/3
Dati tecnici:
Flusso volumetrico
212
(m³/h)/bar
Flusso volumetrico
3.534
l/min
Attacco aria
G3/4
Dimensioni A
127
mm
Dimensioni B
32
mm
Dimensioni C
371
mm
Dimensioni E
80
mm
Peso
2
kg
Dotazione standard
con scarico automatico con adattatore
Classe di purezza dell'aria secondo ISO 8573-1:2010
3 / - / 3
