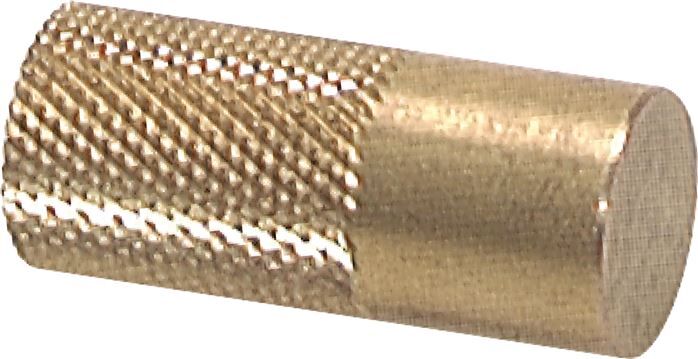

Ugello speciale per ottone autoperforante, tubo flessibile per refrigerante M 26 x 1,5

Materiali:Acciaio zincatoAltre caratteristiche:Filettatura sul raccordoM 12 x 1,5Ø anello (mm)10per filettaturaM 10 x 1Peso19 g / pz.

Materiali:Acciaio zincatoAltre caratteristiche:Filettatura sul raccordoM 14 x 1,5Ø anello (mm)12per filettaturaM 12 x 1,5Peso24 g / pz.

Materiali:Acciaio zincatoAltre caratteristiche:Filettatura sul raccordoM 16 x 1,5Ø anello (mm)14per filettaturaM 14 x 1,5Peso36 g / pz.

Materiali:Acciaio zincatoAltre caratteristiche:Filettatura sul raccordoM 18 x 1,5Ø anello (mm)16per filettaturaM 16 x 1,5Peso47 g / pz.

Materiali:Acciaio zincatoAltre caratteristiche:Filettatura sul raccordoM 22 x 1,5Ø anello (mm)18per filettaturaM 18 x 1,5Peso75 g / pz.

Materiali:Acciaio zincatoAltre caratteristiche:Filettatura sul raccordoM 10 x 1Ø anello (mm)8per filettaturaM 8 x 1Peso11 g / pz.

Materiali:Raccordi a vite in acciaio: Corpo: acciaio zincato, guarnizione in elastomero (se applicabile): NBR, raccordi in acciaio inox & raccordi a compressione NC: Corpo: 1.4571, guarnizione in elastomero (se applicabile): FKMIntervallo di temperatura:Raccordi in acciaio: da -40°C a +120°C (con guarnizione in elastomero: da -35°C a +100°C), raccordi in acciaio inox e raccordi a compressione NC: da -60°C a +400°C (con guarnizione in elastomero: da -20°C a +200°C, raccordi NC su richiesta fino a +550°C)Montaggio dei raccordi a compressione e dei raccordi a compressione NC1) Taglia il tubo ad angolo retto, sbavalo leggermente e puliscilo all'interno e all'esterno. Non utilizzare tagliatubi. Usa un manicotto di rinforzo per i tubi a parete sottile o morbida.2) Oliate bene la filettatura e il cono del raccordo, il dado di raccordo all'interno e l'anello di taglio. Per i raccordi ad anello in acciaio inox, assicurati di utilizzare PASTE ES (opzionale per i raccordi NC).3) Spingi il dado di raccordo e l'anello di taglio sul tubo. Assicurati che l'anello di taglio/NC sia nella posizione corretta, altrimenti il montaggio non sarà corretto.4) Avvita il dado di raccordo il più possibile a mano. Segna il dado di raccordo per verificare il numero di giri prescritto. Spingi il tubo nel cono fino all'arresto. stringi il dado di raccordo con una chiave di circa 1 giro. Il tubo non deve ruotare.5) Per controllare l'assemblaggio, allenta il dado di raccordo. Anello di taglio: il materiale del tubo gettato deve coprire la superficie anteriore dell'anello di taglio. In caso contrario, stringi leggermente. Grazie all'effetto molla dell'anello di taglio, potrebbe essere ancora possibile girarlo - nessun errore di funzionamento. Anello di serraggio NC: non deve essere più possibile muovere l'anello di serraggio.6) Assemblaggio finale: Monta il dado di raccordo sull'elemento di collegamento fino a quando non si avverte un notevole aumento della forza. Quindi stringere con 1/4 - 1/2 giro (raccordo ad anello tagliente) o 3/4 di giro (raccordo ad anello di compressione NC).Qualità del tubo richiesta:Raccordi in acciaio: Tubi idraulici di precisione senza saldatura secondo EN 10305-4 (DIN 2445/2), tolleranze secondo DIN 2391, grado C, raccordi in acciaio inox & raccordi a compressione NC: Tubi senza saldatura in acciaio inox secondo DIN EN ISO 1127, classe di tolleranza D4/T3 (i raccordi a compressione NC possono essere utilizzati solo con tubi in materiale 1.4571)Vantaggi dei raccordi a compressione NC rispetto ai raccordi ad anello tagliente:-Compatibilità con tutti i raccordi a compressione secondo la norma DIN EN ISO 8434-1 (DIN 2353). -Resiste a carichi dinamici come vibrazioni e pulsazioni. -Può essere allentato e riavvitato tutte le volte che è necessario. -L'anello di serraggio NC, a differenza dell'anello di taglio, non è temprato, quindi non può arrugginire e ha una buona resistenza chimica. -La lubrificazione della filettatura del dado non è necessaria grazie al rivestimento d'argento durante l'assemblaggio iniziale, - Tenuta al vuoto Q< 10^8 mbar l/s, - Ideale per l'utilizzo nel settore del gas e dell'acqua*non standardizzato secondo la norma ISO 8434-1, può essere utilizzato solo per i raccordi a compressione NCAltre proprietà:Materiale1.4571Ø esterno del tubo10 L (M16x1.5)Ø esterno del tubo (in alternativa)10 S (M18x1,5)Pressione di esercizio (bar)630Intervallo di temperatura (°C)-da 60 a +400Peso3.2 g / pz.

Materiali:Raccordi a vite in acciaio: Corpo: acciaio zincato, guarnizione in elastomero (se applicabile): NBR, raccordi in acciaio inox & raccordi a compressione NC: Corpo: 1.4571, guarnizione in elastomero (se applicabile): FKMIntervallo di temperatura:Raccordi in acciaio: da -40°C a +120°C (con guarnizione in elastomero: da -35°C a +100°C), raccordi in acciaio inox e raccordi a compressione NC: da -60°C a +400°C (con guarnizione in elastomero: da -20°C a +200°C, raccordi NC su richiesta fino a +550°C)Montaggio dei raccordi a compressione e dei raccordi a compressione NC1) Taglia il tubo ad angolo retto, sbavalo leggermente e puliscilo all'interno e all'esterno. Non utilizzare tagliatubi. Usa un manicotto di rinforzo per i tubi a parete sottile o morbida.2) Oliate bene la filettatura e il cono del raccordo, il dado di raccordo all'interno e l'anello di taglio. Per i raccordi ad anello in acciaio inox, assicurati di utilizzare PASTE ES (opzionale per i raccordi NC).3) Spingi il dado di raccordo e l'anello di taglio sul tubo. Assicurati che l'anello di taglio/NC sia nella posizione corretta, altrimenti il montaggio non sarà corretto.4) Avvita il dado di raccordo il più possibile a mano. Segna il dado di raccordo per verificare il numero di giri prescritto. Spingi il tubo nel cono fino all'arresto. stringi il dado di raccordo con una chiave di circa 1 giro. Il tubo non deve ruotare.5) Per controllare l'assemblaggio, allenta il dado di raccordo. Anello di taglio: il materiale del tubo gettato deve coprire la superficie anteriore dell'anello di taglio. In caso contrario, stringi leggermente. Grazie all'effetto molla dell'anello di taglio, potrebbe essere ancora possibile girarlo - nessun errore di funzionamento. Anello di serraggio NC: non deve essere più possibile muovere l'anello di serraggio.6) Assemblaggio finale: Monta il dado di raccordo sul pezzo di collegamento fino a quando non si avverte un notevole aumento della forza. Quindi stringere con 1/4 - 1/2 giro (raccordo ad anello tagliente) o 3/4 di giro (raccordo ad anello di compressione NC).Qualità del tubo richiesta:Raccordi in acciaio: Tubi idraulici di precisione senza saldatura secondo EN 10305-4 (DIN 2445/2), tolleranze secondo DIN 2391, grado C, raccordi in acciaio inox & raccordi a compressione NC: Tubi senza saldatura in acciaio inox secondo DIN EN ISO 1127, classe di tolleranza D4/T3 (i raccordi a compressione NC possono essere utilizzati solo con tubi in materiale 1.4571)Vantaggi dei raccordi a compressione NC rispetto ai raccordi ad anello tagliente:-Compatibilità con tutti i raccordi a compressione secondo la norma DIN EN ISO 8434-1 (DIN 2353). -Resiste a carichi dinamici come vibrazioni e pulsazioni. -Può essere allentato e riavvitato tutte le volte che è necessario. -L'anello di serraggio NC, a differenza dell'anello di taglio, non è temprato, quindi non può arrugginire e ha una buona resistenza chimica. -La lubrificazione della filettatura del dado non è necessaria grazie al rivestimento in argento durante l'assemblaggio iniziale, - Tenuta al vuoto Q< 10^8 mbar l/s, - Ideale per l'utilizzo nel settore del gas e dell'acqua*non standardizzato secondo la norma ISO 8434-1, può essere utilizzato solo per i raccordi a compressione NCAltre proprietà:Materiale1.4571Ø esterno del tubo12 L (M18x1.5)Ø esterno del tubo (in alternativa)12 S (M20x1,5)Pressione di esercizio (bar)630Intervallo di temperatura (°C)-da 60 a +400Peso4.3 g / pz.

Materiali:Raccordi a vite in acciaio: Corpo: acciaio zincato, guarnizione in elastomero (se applicabile): NBR, raccordi in acciaio inox & raccordi a compressione NC: Corpo: 1.4571, guarnizione in elastomero (se applicabile): FKMIntervallo di temperatura:Raccordi in acciaio: da -40°C a +120°C (con guarnizione in elastomero: da -35°C a +100°C), raccordi in acciaio inox e raccordi a compressione NC: da -60°C a +400°C (con guarnizione in elastomero: da -20°C a +200°C, raccordi NC su richiesta fino a +550°C)Montaggio dei raccordi a compressione e dei raccordi a compressione NC1) Taglia il tubo ad angolo retto, sbavalo leggermente e puliscilo all'interno e all'esterno. Non utilizzare tagliatubi. Usa un manicotto di rinforzo per i tubi a parete sottile o morbida.2) Oliate bene la filettatura e il cono del raccordo, il dado di raccordo all'interno e l'anello di taglio. Per i raccordi ad anello in acciaio inox, assicurati di utilizzare PASTE ES (opzionale per i raccordi NC).3) Spingi il dado di raccordo e l'anello di taglio sul tubo. Assicurati che l'anello di taglio/NC sia nella posizione corretta, altrimenti il montaggio non sarà corretto.4) Avvita il dado di raccordo il più possibile a mano. Segna il dado di raccordo per verificare il numero di giri prescritto. Spingi il tubo nel cono fino all'arresto. stringi il dado di raccordo con una chiave di circa 1 giro. Il tubo non deve ruotare.5) Per controllare l'assemblaggio, allenta il dado di raccordo. Anello di taglio: il materiale del tubo gettato deve coprire la superficie anteriore dell'anello di taglio. In caso contrario, stringi leggermente. Grazie all'effetto molla dell'anello di taglio, potrebbe essere ancora possibile girarlo - nessun errore di funzionamento. Anello di serraggio NC: non deve essere più possibile muovere l'anello di serraggio.6) Assemblaggio finale: Monta il dado di raccordo sull'elemento di collegamento fino a quando non si avverte un notevole aumento della forza. Quindi stringere con 1/4 - 1/2 giro (raccordo ad anello tagliente) o 3/4 di giro (raccordo ad anello di compressione NC).Qualità del tubo richiesta:Raccordi in acciaio: Tubi idraulici di precisione senza saldatura secondo EN 10305-4 (DIN 2445/2), tolleranze secondo DIN 2391, grado C, raccordi in acciaio inox & raccordi a compressione NC: Tubi senza saldatura in acciaio inox secondo DIN EN ISO 1127, classe di tolleranza D4/T3 (i raccordi a compressione NC possono essere utilizzati solo con tubi in materiale 1.4571)Vantaggi dei raccordi a compressione NC rispetto ai raccordi ad anello tagliente:-Compatibilità con tutti i raccordi a compressione secondo la norma DIN EN ISO 8434-1 (DIN 2353). -Resiste a carichi dinamici come vibrazioni e pulsazioni. -Può essere allentato e riavvitato tutte le volte che è necessario. -L'anello di serraggio NC, a differenza dell'anello di taglio, non è temprato, quindi non può arrugginire e ha una buona resistenza chimica. -La lubrificazione della filettatura del dado non è necessaria grazie al rivestimento d'argento durante l'assemblaggio iniziale, - Tenuta al vuoto Q< 10^8 mbar l/s, - Ideale per l'utilizzo nel settore del gas e dell'acqua*non standardizzato secondo la norma ISO 8434-1, può essere utilizzato solo per i raccordi a compressione NCAltre proprietà:Materiale1.4571Ø esterno del tubo14 S (M22x1.5)Pressione di esercizio (bar)630Intervallo di temperatura (°C)-da 60 a +400Peso4.3 g / pz.

Materiali:Raccordi a vite in acciaio: Corpo: acciaio zincato, guarnizione in elastomero (se applicabile): NBR, raccordi in acciaio inox & raccordi a compressione NC: Corpo: 1.4571, guarnizione in elastomero (se applicabile): FKMIntervallo di temperatura:Raccordi in acciaio: da -40°C a +120°C (con guarnizione in elastomero: da -35°C a +100°C), raccordi in acciaio inox e raccordi a compressione NC: da -60°C a +400°C (con guarnizione in elastomero: da -20°C a +200°C, raccordi NC su richiesta fino a +550°C)Montaggio dei raccordi a compressione e dei raccordi a compressione NC1) Taglia il tubo ad angolo retto, sbavalo leggermente e puliscilo all'interno e all'esterno. Non utilizzare tagliatubi. Usa un manicotto di rinforzo per i tubi a parete sottile o morbida.2) Oliate bene la filettatura e il cono del raccordo, il dado di raccordo all'interno e l'anello di taglio. Per i raccordi ad anello in acciaio inox, assicurati di utilizzare PASTE ES (opzionale per i raccordi NC).3) Spingi il dado di raccordo e l'anello di taglio sul tubo. Assicurati che l'anello di taglio/NC sia nella posizione corretta, altrimenti il montaggio non sarà corretto.4) Avvita il dado di raccordo il più possibile a mano. Segna il dado di raccordo per verificare il numero di giri prescritto. Spingi il tubo nel cono fino all'arresto. stringi il dado di raccordo con una chiave di circa 1 giro. Il tubo non deve ruotare.5) Per controllare l'assemblaggio, allenta il dado di raccordo. Anello di taglio: il materiale del tubo gettato deve coprire la superficie anteriore dell'anello di taglio. In caso contrario, stringi leggermente. Grazie all'effetto molla dell'anello di taglio, potrebbe essere ancora possibile girarlo - nessun errore di funzionamento. Anello di serraggio NC: non deve essere più possibile muovere l'anello di serraggio.6) Assemblaggio finale: Monta il dado di raccordo sull'elemento di collegamento fino a quando non si avverte un notevole aumento della forza. Quindi stringere con 1/4 - 1/2 giro (raccordo ad anello tagliente) o 3/4 di giro (raccordo ad anello di compressione NC).Qualità del tubo richiesta:Raccordi in acciaio: Tubi idraulici di precisione senza saldatura secondo EN 10305-4 (DIN 2445/2), tolleranze secondo DIN 2391, grado C, raccordi in acciaio inox & raccordi a compressione NC: Tubi senza saldatura in acciaio inox secondo DIN EN ISO 1127, classe di tolleranza D4/T3 (i raccordi a compressione NC possono essere utilizzati solo con tubi in materiale 1.4571)Vantaggi dei raccordi a compressione NC rispetto ai raccordi ad anello tagliente:-Compatibilità con tutti i raccordi a compressione secondo la norma DIN EN ISO 8434-1 (DIN 2353). -Resiste a carichi dinamici come vibrazioni e pulsazioni. -Può essere allentato e riavvitato tutte le volte che è necessario. -L'anello di serraggio NC, a differenza dell'anello di taglio, non è temprato, quindi non può arrugginire e ha una buona resistenza chimica. -La lubrificazione della filettatura del dado non è necessaria grazie al rivestimento d'argento durante l'assemblaggio iniziale, - Tenuta al vuoto Q< 10^8 mbar l/s, - Ideale per l'utilizzo nel settore del gas e dell'acqua*non standardizzato secondo la norma ISO 8434-1, può essere utilizzato solo per i raccordi a compressione NCAltre proprietà:Materiale1.4571Ø esterno del tubo15 L (M22x1.5)Pressione di esercizio (bar)315Intervallo di temperatura (°C)-da 60 a +400Peso5.2 g / pz.

Materiali:Raccordi a vite in acciaio: Corpo: acciaio zincato, guarnizione in elastomero (se applicabile): NBR, raccordi in acciaio inox & raccordi a compressione NC: Corpo: 1.4571, guarnizione in elastomero (se applicabile): FKMIntervallo di temperatura:Raccordi in acciaio: da -40°C a +120°C (con guarnizione in elastomero: da -35°C a +100°C), raccordi in acciaio inox e raccordi a compressione NC: da -60°C a +400°C (con guarnizione in elastomero: da -20°C a +200°C, raccordi NC su richiesta fino a +550°C)Montaggio dei raccordi a compressione e dei raccordi a compressione NC1) Taglia il tubo ad angolo retto, sbavalo leggermente e puliscilo all'interno e all'esterno. Non utilizzare tagliatubi. Usa un manicotto di rinforzo per i tubi a parete sottile o morbida.2) Oliate bene la filettatura e il cono del raccordo, il dado di raccordo all'interno e l'anello di taglio. Per i raccordi ad anello in acciaio inox, assicurati di utilizzare PASTE ES (opzionale per i raccordi NC).3) Spingi il dado di raccordo e l'anello di taglio sul tubo. Assicurati che l'anello di taglio/NC sia nella posizione corretta, altrimenti il montaggio non sarà corretto.4) Avvita il dado di raccordo il più possibile a mano. Segna il dado di raccordo per verificare il numero di giri prescritto. Spingi il tubo nel cono fino all'arresto. stringi il dado di raccordo con una chiave di circa 1 giro. Il tubo non deve ruotare.5) Per controllare l'assemblaggio, allenta il dado di raccordo. Anello di taglio: il materiale del tubo gettato deve coprire la superficie anteriore dell'anello di taglio. In caso contrario, stringi leggermente. Grazie all'effetto molla dell'anello di taglio, potrebbe essere ancora possibile girarlo - nessun errore di funzionamento. Anello di serraggio NC: non deve essere più possibile muovere l'anello di serraggio.6) Assemblaggio finale: Monta il dado di raccordo sull'elemento di collegamento fino a quando non si avverte un notevole aumento della forza. Quindi stringere con 1/4 - 1/2 giro (raccordo ad anello tagliente) o 3/4 di giro (raccordo ad anello di compressione NC).Qualità del tubo richiesta:Raccordi in acciaio: Tubi idraulici di precisione senza saldatura secondo EN 10305-4 (DIN 2445/2), tolleranze secondo DIN 2391, grado C, raccordi in acciaio inox & raccordi a compressione NC: Tubi senza saldatura in acciaio inox secondo DIN EN ISO 1127, classe di tolleranza D4/T3 (i raccordi a compressione NC possono essere utilizzati solo con tubi in materiale 1.4571)Vantaggi dei raccordi a compressione NC rispetto ai raccordi ad anello tagliente:-Compatibilità con tutti i raccordi a compressione secondo la norma DIN EN ISO 8434-1 (DIN 2353). -Resiste a carichi dinamici come vibrazioni e pulsazioni. -Può essere allentato e riavvitato tutte le volte che è necessario. -L'anello di serraggio NC, a differenza dell'anello di taglio, non è temprato, quindi non può arrugginire e ha una buona resistenza chimica. -La lubrificazione della filettatura del dado non è necessaria grazie al rivestimento d'argento durante l'assemblaggio iniziale, - Tenuta al vuoto Q< 10^8 mbar l/s, - Ideale per l'utilizzo nel settore del gas e dell'acqua*non standardizzato secondo la norma ISO 8434-1, può essere utilizzato solo per i raccordi a compressione NCAltre proprietà:Materiale1.4571Ø esterno del tubo16 S (M24x1.5)Pressione di esercizio (bar)400Intervallo di temperatura (°C)-da 60 a +400Peso5.2 g / pz.

Materiali:Raccordi a vite in acciaio: Corpo: acciaio zincato, guarnizione in elastomero (se applicabile): NBR, raccordi in acciaio inox & raccordi a compressione NC: Corpo: 1.4571, guarnizione in elastomero (se applicabile): FKMIntervallo di temperatura:Raccordi in acciaio: da -40°C a +120°C (con guarnizione in elastomero: da -35°C a +100°C), raccordi in acciaio inox e raccordi a compressione NC: da -60°C a +400°C (con guarnizione in elastomero: da -20°C a +200°C, raccordi NC su richiesta fino a +550°C)Montaggio dei raccordi a compressione e dei raccordi a compressione NC1) Taglia il tubo ad angolo retto, sbavalo leggermente e puliscilo all'interno e all'esterno. Non utilizzare tagliatubi. Usa un manicotto di rinforzo per i tubi a parete sottile o morbida.2) Oliate bene la filettatura e il cono del raccordo, il dado di raccordo all'interno e l'anello di taglio. Per i raccordi ad anello in acciaio inox, assicurati di utilizzare PASTE ES (opzionale per i raccordi NC).3) Spingi il dado di raccordo e l'anello di taglio sul tubo. Assicurati che l'anello di taglio/NC sia nella posizione corretta, altrimenti il montaggio non sarà corretto.4) Avvita il dado di raccordo il più possibile a mano. Segna il dado di raccordo per verificare il numero di giri prescritto. Spingi il tubo nel cono fino all'arresto. stringi il dado di raccordo con una chiave di circa 1 giro. Il tubo non deve ruotare.5) Per controllare l'assemblaggio, allenta il dado di raccordo. Anello di taglio: il materiale del tubo gettato deve coprire la superficie anteriore dell'anello di taglio. In caso contrario, stringi leggermente. Grazie all'effetto molla dell'anello di taglio, potrebbe essere ancora possibile girarlo - nessun errore di funzionamento. Anello di serraggio NC: non deve essere più possibile muovere l'anello di serraggio.6) Assemblaggio finale: Monta il dado di raccordo sull'elemento di collegamento fino a quando non si avverte un notevole aumento della forza. Quindi stringere con 1/4 - 1/2 giro (raccordo ad anello tagliente) o 3/4 di giro (raccordo ad anello di compressione NC).Qualità del tubo richiesta:Raccordi in acciaio: Tubi idraulici di precisione senza saldatura secondo EN 10305-4 (DIN 2445/2), tolleranze secondo DIN 2391, grado C, raccordi in acciaio inox & raccordi a compressione NC: Tubi senza saldatura in acciaio inox secondo DIN EN ISO 1127, classe di tolleranza D4/T3 (i raccordi a compressione NC possono essere utilizzati solo con tubi in materiale 1.4571)Vantaggi dei raccordi a compressione NC rispetto ai raccordi ad anello tagliente:-Compatibilità con tutti i raccordi a compressione secondo la norma DIN EN ISO 8434-1 (DIN 2353). -Resiste a carichi dinamici come vibrazioni e pulsazioni. -Può essere allentato e riavvitato tutte le volte che è necessario. -L'anello di serraggio NC, a differenza dell'anello di taglio, non è temprato, quindi non può arrugginire e ha una buona resistenza chimica. -La lubrificazione della filettatura del dado non è necessaria grazie al rivestimento d'argento durante l'assemblaggio iniziale, - Tenuta al vuoto Q< 10^8 mbar l/s, - Ideale per l'utilizzo nel settore del gas e dell'acqua*non standardizzato secondo la norma ISO 8434-1, può essere utilizzato solo per i raccordi a compressione NCAltre proprietà:Materiale1.4571Ø esterno del tubo18 L (M26x1.5)Pressione di esercizio (bar)315Intervallo di temperatura (°C)-da 60 a +400Peso5.2 g / pz.
